本报告旨在深入分析旋涡风机在工业真空吸附应用中的优势，通过与真空泵、隔膜泵等传统真空设备的对比，从制造商、设备采购方和终端用户多角度探讨其选择偏好的原因，并为相关行业的设备选型提供参考依据。

1. 包装行业：用于包装袋的自动开启、粉末灌装、标签粘贴等环节

2. 搬运系统：实现玻璃、纸张、金属板等非磁性材料的抓取与转移

3. 印刷行业：网版印刷机吸附、照相制版、粉粒体输送等

4. 电子制造：PCB 钻孔固定、电子元件贴片、半导体生产等精密操作

5. 其他领域：如木工加工、污水处理曝气、食品加工等

1. 旋涡风机：又称气环风机、侧流风机，通过叶轮高速旋转产生离心力形成真空

2. 真空泵：常见类型有旋片真空泵、干式螺杆真空泵、涡旋真空泵等

3. 隔膜泵：利用隔膜的往复运动产生真空和压力

4. 罗茨风机：通过两个同步旋转的叶轮实现气体输送

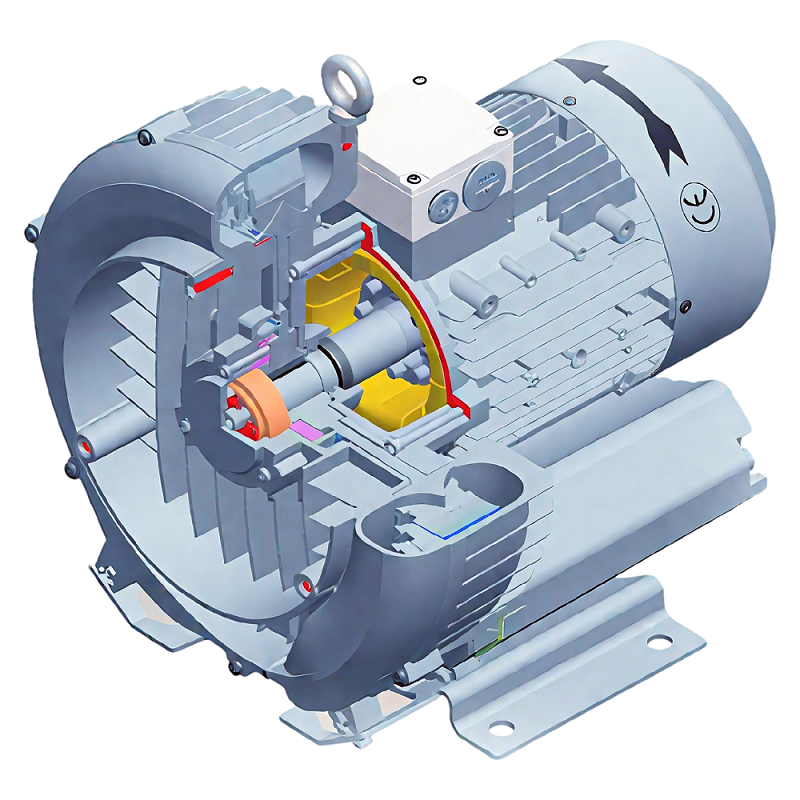

1. 叶轮由数十片叶片组成，直接安装在电机转子上，当电机驱动叶轮高速旋转时，叶片间的空气受到离心力作用，从叶轮中心向边缘运动，形成高压气流

2. 气流进入泵体环形空腔后，沿流道与叶片槽道形成压力差，产生纵向旋涡

3. 气体在环形腔内不断循环，动能逐渐转化为压力能，最终以高速气流形式从出口排出

4. 通过调整进出口设计，旋涡风机可实现吹风（正压）或吸风（负压）功能，满足不同场景需求

1. 叶轮：采用高强度铝合金材料，叶片设计优化气流动力学性能，确保高效能量转换

2. 泵体：环形空腔结构与叶轮精密配合，减少气流泄漏，提升压力稳定性

3. 电机：专用防爆电机直联驱动，省去变速机构，降低能耗与噪音

4. 轴承：采用高速、耐高温的进口轴承（如 NSK 轴承），在 50Hz 的情况下 2800 转 / 分钟，在 60Hz 的情况下 3450 转 / 分钟，免润滑，20000 小时免维护

1. 压力范围：1000mmH₂O~7000mmH₂O（约 10-70kPa）

2. 空气流量：80m³/h~2050m³/h

3. 功率范围：0.25kW~25kW

4. 噪音水平：≤65dB(A)

5. 温升控制：送出气源温升低，无油无污染

1. 设备价格较低：相比真空泵和罗茨风机，旋涡风机的初始采购成本明显更低。例如，一台 5.5kW 的旋涡风机价格约在 3000-5000 元人民币，而同等功率的真空泵价格可能达到 8000-15000 元

2. 安装成本节省：

• 旋涡风机结构紧凑，体积小，重量轻，安装空间需求小

• 无需复杂的基础固定，可直接放置在平整地面上使用，安装周期短

• 直联驱动设计，无需额外的变速机构，简化了安装流程

3. 配套设备投入少：

• 无需润滑油系统，减少了辅助设备的投入

• 无复杂的冷却系统要求，进一步降低了整体系统成本

• 部分型号可同时实现吹吸功能，一机多用，减少设备数量

1. 高效率能量转换：

• 直联驱动设计减少能量损耗，叶轮与泵体匹配优化提升压缩比

• 实际应用测试表明，在同等风量风压要求下，旋涡风机可比普通国产风机节能高达 25%-35%

• 相比传统曝气设备（如离心风机），能耗降低 20%~30%，长期运行成本优势明显

2. 变频技术适配性强：

• 全部兼容变频驱动（VFD），支持 0-10V 模拟信号、4-20mA 电流信号或 Modbus 通信协议

• 可根据实际需求调整转速，实现精准的气量控制，进一步提高能源效率

• 配合变频器调节风量，适应不同处理阶段的气量需求，实现按需供应

3. 与其他设备的能耗对比：

• 相比罗茨风机，在低压（＜35kPa）、小流量（＜30m3/min）的应用场景下，旋涡风机的运行成本更低（0.6 元 /kWh vs 0.7 元 /kWh）

• 某半导体企业实测数据显示，在同等抽速要求下，螺杆泵的年耗电量可比涡旋泵低 15-20%，而旋涡风机在此基础上还能进一步降低能耗

1. 结构简单，维护点少：

• 核心运动部件仅有叶轮和轴承，结构简单清晰

• 无复杂的阀门、密封件等易损部件，减少了维护工作量

• 无需定期更换润滑油，避免了油污处理的麻烦和成本

2. 维护操作简便：

• 轴承外置设计，使得风机能够承受较高的工作温度，并且提高了风机的运行可靠性和使用寿命

• 主要维护工作为定期清理过滤网和检查轴承状态，操作简单，无需专业技术人员

• 叶轮与泵体间的独特密封形式减少高压气体在压缩过程中的压力损失，降低了维护频率

3. 维护周期长：

• 轴承采用高速、耐高温的进口轴承，在正常使用条件下，20000 小时内无需维护

• 无油设计避免了油品变质和更换的问题，进一步延长了维护周期

• 相比隔膜泵需要每 500 小时或每月检查一次（以先到为准），旋涡风机的维护间隔明显更长

1. 材料与工艺优势：

• 叶轮和风道的设计经过计算论证，叶片长度、风道弧度、曲率经过优化，提高了抗磨损能力

• 采用高强度铝合金材料，具有良好的耐腐蚀性和机械强度

• 表面磷化处理，静电喷涂，色泽均匀，附着力更强，提高了抗腐蚀能力

2. 结构设计优势：

• 轴承外置设计，避免了传统泵轴承浸油问题，延长了轴承寿命

• 电机与叶轮直联驱动，减少了中间传动环节的磨损

• 无接触压缩设计，叶轮与泵体无直接接触，减少了机械磨损

3. 实际使用寿命表现：

• 在正常使用和维护条件下，旋涡风机的使用寿命可达 5-8 年

• 相比隔膜泵通常 3,000 小时的耐用时间，旋涡风机的使用寿命明显更长

• 相比罗茨风机等设备，旋涡风机的磨损更小，使用寿命更长

1. 产品设计简化：

• 旋涡风机结构紧凑，便于集成到各种自动化设备中

• 吹吸两用功能减少了设备数量，简化了整体设计

• 直联驱动设计减少了传动部件，提高了系统可靠性

2. 生产效率提升：

• 快速建立真空环境，提高生产节拍

• 稳定的真空吸附力保证了加工精度和质量一致性

• 可实现自动化控制，减少人工干预，提高生产效率

3. 产品差异化优势：

• 低噪音特性提升了设备的环境友好性，增强了市场竞争力

• 节能环保特性符合现代制造业的发展趋势，成为产品卖点

• 可靠性高，减少了设备故障率，提高了品牌声誉

1. 投资回报优化：

• 初始投资成本低，降低了资本支出压力

• 节能效果显著，长期运行可节省大量电费

• 维护成本低，减少了运营期间的支出

2. 使用灵活性高：

• 多种型号可选，能够满足不同工况需求

• 安装方式灵活，可根据现场条件选择卧式或立式安装

• 适应性强，能够在不同环境条件下稳定工作

3. 风险控制优势：

• 结构简单，故障点少，降低了生产中断风险

• 维护要求低，减少了因维护导致的停机时间

• 无油设计避免了油污污染产品的风险，适合食品、电子等行业

1. 操作便利性：

• 启动迅速，无需复杂的预热或准备过程

• 运行稳定，操作简单，降低了操作人员的技能要求

• 控制方便，可与自动化控制系统无缝对接

2. 生产质量保障：

• 稳定的真空吸附力保证了加工精度和质量

• 无油空气输出避免了产品污染，适合对洁净度要求高的场合

• 低噪音运行创造了良好的工作环境，减少了噪音污染

3. 适应性与可靠性：

• 能够适应不同工作条件和环境变化

• 可靠性高，减少了设备故障和生产中断

• 使用寿命长，降低了长期使用成本

1. 真空包装：

• 快速抽出包装袋内的空气，降低氧气含量，防止产品氧化变质，延长保质期

• 能够适应不同尺寸和材质的包装袋，确保包装的密封性

• 双叶轮设计使得气体的压缩和输送更加高效，能够在更短的时间内达到较高的真空度

2. 包装材料处理：

• 通过真空吸附固定包装材料，便于进行印刷、切割等操作

• 利用吸力将包装袋两边吸住并自动打开袋口，避免灌装时漏粉或漏风

• 吹风功能可快速吹干包装瓶表面水分或附着物，为后续喷墨、贴标等工序提供清洁表面

3. 自动化输送与分拣：

• 通过吹风功能实现物料的自动化输送，将塑料原料从储料罐输送至干燥系统

• 在分拣环节，吸力可分离堆积纸张或轻质包装物，实现高速自动收集

• 优化包装环境清洁度，通过吸风功能过滤空气中的残余尘粒

1. 印刷过程吸附：

• 网版印刷机吸附：利用真空吸附力固定印刷材料，确保印刷位置准确

• 印刷物吸着：利用吸附压力固定，以利印刷作业

• 照相制版：利用真空吸力来保护底片，使之平坦适合照相制版工业

2. 干燥与清洁：

• 印刷后油墨干燥：通过旋涡风机产生的热风加速油墨干燥，提高生产效率

• 清洁功能：吹除印刷过程中产生的纸屑和灰尘，保证印刷质量

• 静电消除：通过离子风机结合旋涡风机，消除印刷材料上的静电

3. 材料输送：

• 纸张输送：利用真空吸附力实现纸张的平稳输送，避免卡纸现象

• 粉粒体输送：通过真空吸附和压力输送实现粉末状物料的输送

• 印刷品堆叠：利用真空吸附力实现印刷品的整齐堆叠

1. PCB 加工：

• PCB 钻孔真空吸附：提供稳定的真空吸附力，确保 PCB 板在钻孔过程中不发生移位

• 表面清洁：通过高压气流吹除 PCB 板表面的灰尘和碎屑

• 元件固定：利用真空吸附力固定微小电子元件，便于进行焊接和组装

2. 半导体制造：

• 晶圆搬运：通过真空吸附实现晶圆的精密搬运，避免机械接触造成损伤

• 洁净室环境维持：提供清洁的空气循环，维持洁净室的空气质量

• 真空封装：在芯片封装过程中提供真空环境，确保封装质量

3. 电子产品组装：

• 电子元件贴片：利用真空吸嘴精确拾取和放置电子元件

• 电路板清洗干燥：提供干燥洁净的空气，吹干清洗后的电路板

• 静电防护：结合离子风机消除静电，保护敏感电子元件

1. 物料搬运：

• 非磁性材料搬运：利用真空吸附力搬运玻璃、塑料、木材等非磁性材料

• 板材搬运：通过真空吸盘实现金属板、玻璃板等的安全搬运

• 纸箱搬运：利用真空吸附力抓取和移动纸箱，避免损坏包装

2. 自动化输送系统：

• 气垫输送：通过旋涡风机产生的气垫减少摩擦力，实现物料的平滑输送

• 气力输送：利用正压或负压实现粉末和颗粒状物料的输送

• 分拣系统：结合真空吸附和压力吹气实现物料的自动分拣

3. 物流包装：

• 真空压缩包装：通过真空吸附减少包装体积，节省运输空间

• 包装封口：利用真空吸附力辅助包装封口，提高包装效率

• 标签粘贴：利用真空吸附力精确粘贴标签，提高包装美观度

1. 智能化升级：

• 集成传感器与物联网技术，实现远程监控与自动调节

• 智能诊断系统，集成振动传感器和气体分析模块，实现预测性维护

• 变频驱动技术的广泛应用，实现更加精准的气量控制和节能效果

2. 材料与工艺创新：

• 采用更轻质、高强度的材料，减轻重量同时提高性能

• 先进制造工艺的应用，提高叶轮精度和表面光洁度，进一步提高效率

• 新型涂层技术的应用，提高耐腐蚀性和耐磨性

3. 能效提升：

• 通过 CFD（计算流体动力学）仿真优化叶轮设计，进一步降低能耗

• 磁悬浮轴承技术的应用，减少摩擦损失，提高效率

• 余热回收系统的开发，回收利用风机运行过程中产生的热量

1. 应用领域拓展：

• 向高端制造业拓展，如半导体、精密光学等领域

• 在新能源领域的应用扩大，如太阳能电池板生产、锂电池制造等

• 在医疗、食品等高洁净度要求行业的应用增加

2. 节能环保需求推动：

• 国家环保政策对高能效设备的推动作用

• 企业节能减排需求增加，推动高效旋涡风机的市场需求

• 碳达峰、碳中和目标下，高效节能设备的市场空间扩大

3. 行业整合与升级：

• 行业集中度提高，优势企业通过技术创新和规模效应提高市场份额

• 中小企业设备更新换代需求增加，推动市场增长

• 国际市场拓展，中国旋涡风机产品出口量增加

1. 综合优势明显：旋涡风机在初始成本、能耗效率、维护便利性和使用寿命等关键指标上具有综合优势，能够为用户创造长期价值

2. 应用场景广泛：旋涡风机能够满足包装、印刷、电子制造、搬运等多个行业的真空吸附需求，适应性强

3. 性价比高：相比真空泵、隔膜泵等其他真空吸附设备，旋涡风机提供了更好的性价比，尤其是在中低压、中小流量的应用场景

4. 符合发展趋势：旋涡风机的节能环保特性符合现代工业发展趋势，智能化、高效率的发展方向将进一步提升其市场竞争力

1. 应用场景匹配：

• 对于低压（＜35kPa）、小流量（＜30m3/min）、需要紧凑结构的应用场景，优先选择旋涡风机

• 对于需要高真空度或大流量的应用场景，可考虑选择真空泵或罗茨风机

• 对于需要输送腐蚀性气体的特殊应用场景，可考虑选择耐腐蚀型旋涡风机或隔膜泵

2. 选型要点：

• 根据实际需求确定所需的压力和流量参数，选择合适的型号

• 考虑工作环境条件，如温度、湿度、腐蚀性等因素，选择相应的防护等级和材质

• 优先选择具有变频功能的旋涡风机，以实现更精准的控制和更高的能源效率

3. 采购策略：

• 对于中小型企业，建议选择性价比高的国产优质品牌

• 对于大型企业或关键应用场景，可考虑选择技术领先的国际品牌或国内高端品牌

• 关注设备的全生命周期成本，而非仅关注初始采购价格

4. 维护管理：

• 建立定期维护计划，重点关注轴承状态和过滤网清洁

• 选择有良好售后服务网络的供应商，确保及时获得技术支持和备件供应

• 考虑预防性维护策略，通过振动监测等技术手段预测潜在故障
