旋涡风机、罗茨风机与高速风机的性能、原理及应用场景对比分析

2024-12-23 15:20 江苏风维克智能设备有限公司

一、引言

1.1 研究背景与目的

在工业生产的众多领域中，旋涡风机、罗茨风机以及高速风机作为关键的气体输送与加压设备，发挥着不可或缺的作用。从污水处理厂的曝气池到水产养殖的增氧系统，从化工原料的气力输送到电子设备的散热通风，这些风机以各自独特的性能特点，满足着不同工况下多样化的需求。然而，由于三种风机在工作原理、结构设计以及性能表现等方面存在差异，使得工业从业者在选型和应用过程中常常面临困惑。

深入研究旋涡风机、罗茨风机和高速风机之间的区别，不仅有助于使用者根据实际工况精准选择最合适的风机类型，提高生产效率、降低能耗和设备维护成本，还能为风机的研发设计、性能优化以及新应用领域的拓展提供理论依据和实践指导，推动风机技术在工业领域的进一步发展和创新应用。因此，本研究具有重要的现实意义和应用价值。

1.2 国内外研究现状

国内外众多学者对旋涡风机、罗茨风机和高速风机展开了广泛而深入的研究。在旋涡风机方面，研究主要聚焦于其内部流场特性，如通过 CFD（计算流体动力学）模拟技术揭示气流在叶轮和蜗壳内的复杂运动规律，进而优化叶轮的叶片形状、数量和角度，以提高风机的效率和压力性能；在罗茨风机的研究中，针对其密封性和传动系统的稳定性进行了大量探索，开发出新型的密封材料和结构，有效减少了气体泄漏，同时改进了齿轮设计和润滑方式，降低了设备运行噪音和维护成本；高速风机的研究重点则在于突破高速旋转下的材料强度和轴承技术瓶颈，采用先进的轻质高强度合金材料制造叶轮，并研发高精度的磁悬浮轴承或空气轴承，确保风机在高转速下稳定可靠运行，显著提升了风机的压力比和流量范围。

然而，现有研究大多集中在单一风机类型的性能优化和技术改进上，缺乏对三种风机进行全面、系统的对比分析，尤其在不同工况下三者的综合性能表现及适应性方面的研究尚显不足。本研究将填补这一空白，通过详细对比三种风机在工作原理、结构特点、性能参数、运行维护以及应用领域等方面的差异，为工业用户提供更为精准、全面的风机选型指导，同时也为风机技术的进一步创新发展提供新的思路和方向。

1.3 研究方法与技术路线

本研究综合运用多种研究方法，旨在全面、深入地揭示旋涡风机、罗茨风机和高速风机的区别与特性，为工业应用提供精准、可靠的选型依据和技术支持。

对比分析法：通过收集和整理三种风机在工作原理、结构设计、性能参数、运行维护以及应用领域等方面的详细资料，进行系统性的对比分析，明确各自的优势和劣势，从而为不同工况下的风机选型提供直观、清晰的参考依据。例如，在性能参数对比中，详细分析同等功率下三种风机的流量、压力、效率等指标的差异，以及这些差异在实际工业应用中的具体表现和影响。

案例研究法：选取多个具有代表性的工业应用案例，包括污水处理、水产养殖、化工生产、气力输送等领域，深入研究在不同工况条件下三种风机的实际运行情况，包括设备的稳定性、可靠性、能耗水平、维护成本以及对生产工艺的影响等方面。通过对实际案例的详细剖析，进一步验证和深化对比分析的结果，为风机选型和应用提供更加真实、具体的实践指导。

实验测试法：借助先进的实验设备和测试手段，对三种风机的关键性能指标进行实际测试和验证。在实验过程中，严格控制测试条件，如气体介质、温度、压力、转速等参数，确保测试结果的准确性和可靠性。通过实验测试，获取风机在不同工况下的性能曲线和数据，为理论分析和性能优化提供有力的数据支持，同时也能够直观地展示三种风机在实际运行中的性能差异和特点。

技术路线：首先，广泛查阅国内外相关文献资料，全面了解三种风机的研究现状和发展趋势，确定研究的重点和方向；其次，运用对比分析法对风机的各项特性进行系统梳理和对比，初步明确它们之间的区别和联系；然后，结合案例研究和实验测试，深入分析三种风机在实际应用中的性能表现和适应性，进一步细化和深化研究成果；最后，根据研究结果，总结出针对不同工况的风机选型原则和方法，并对未来风机技术的发展提出展望和建议，为工业生产中的风机应用和技术创新提供有价值的参考依据和指导方向。

二、旋涡风机、罗茨风机与高速风机的工作原理

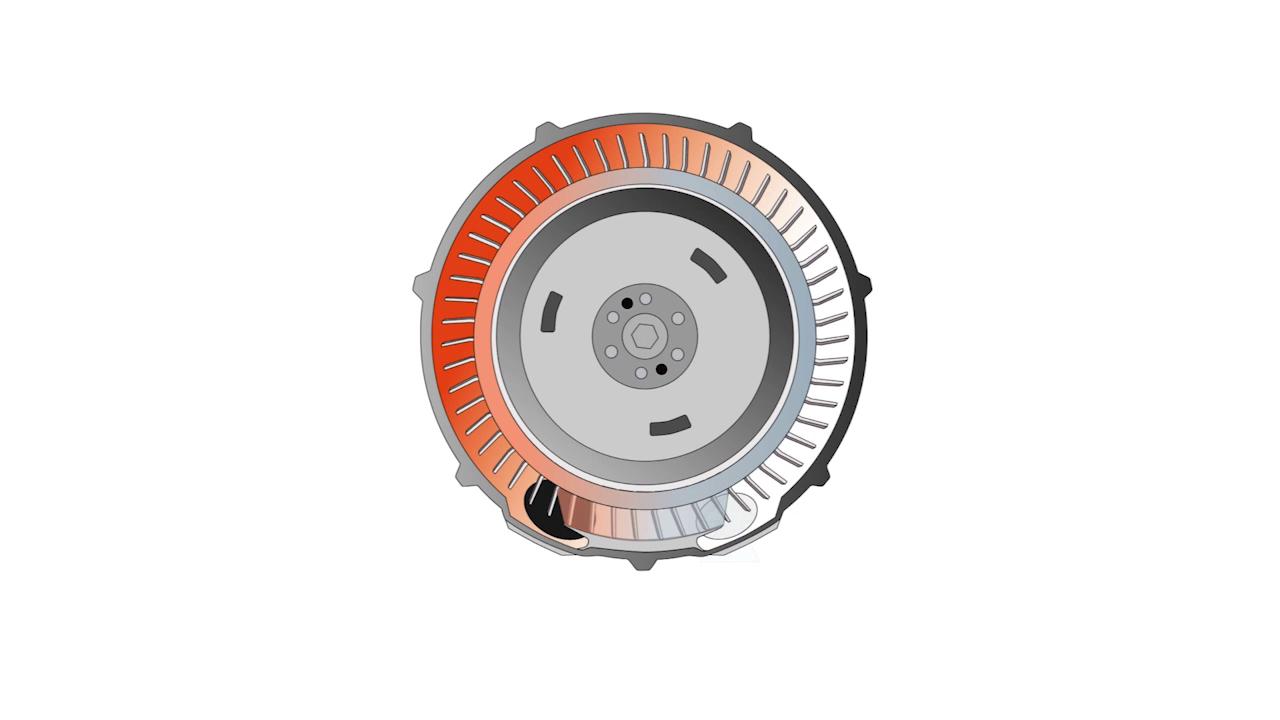

2.1 旋涡风机工作原理

旋涡风机主要由叶轮、机壳、进风口和出风口等部件构成。叶轮上通常设有数十片叶片，其形状和角度经过精心设计。当电机驱动叶轮高速旋转时，叶轮叶片中间的空气在离心力的作用下，朝着叶轮的边缘迅速运动。在叶轮边缘处，空气进入泵体的环形空腔，此时空气的速度和压力都有所增加。由于叶轮的持续旋转，这部分空气又会返回叶轮，并重新从叶片的起点开始循环运动。在这个过程中，空气被均匀地加速，叶轮旋转所产生的循环气流使空气以螺旋线的形式窜出，从而使空气以较高的能量离开泵体，通过出风口排出，实现气体的输送与加压。这种独特的工作原理使得旋涡风机具有吹吸双功能，既可以用于吸气，也可以用于吹气，并且在运行过程中能够产生相对较高的压力，同时保持较低的噪音水平。例如，在一些小型的工业集尘设备中，旋涡风机通过产生的吸力将灰尘吸入，并借助其较高的压力将灰尘输送至指定的收集区域，有效地实现了粉尘的清理和收集。

2.2 罗茨风机工作原理

罗茨风机属于容积式风机，主要由机壳、墙板、叶轮、主动轴、从动轴、齿轮、轴承等部件组成。其核心部件是两个三叶转子，它们相互平行且安装在机壳内，通过一对同步齿轮保持精确的相对运动关系，确保两转子在运转过程中始终保持极小的间隙，同时又不会相互接触。当电机驱动主动轴旋转时，主动轴上的叶轮随之转动，并通过同步齿轮带动从动轴上的叶轮做方向相反的等速旋转。

在叶轮旋转过程中，气体从进气口被吸入到两个叶轮与机壳、墙板所围成的封闭空间内。随着叶轮的持续转动，这部分气体被叶轮带动着在泵体内做环形运动，并逐渐被压缩。当气体到达排气口附近时，由于排气口外侧的压力相对较低，压缩后的气体便从排气口排出泵体，从而实现气体的输送和加压过程。例如，在污水处理厂的曝气池中，罗茨风机利用其稳定的气体输送特性，将空气源源不断地输送至曝气池中，为微生物的生长和代谢提供充足的氧气，确保污水处理过程的高效进行。

2.3 高速风机工作原理

高速风机主要由叶轮、机壳、扩压器、进气口、出气口以及驱动电机等部件构成。叶轮通常采用高强度、轻量化的合金材料制造，其形状设计旨在实现高效的气体加速。当电机驱动叶轮以极高的转速旋转时，气体被叶轮“捕捉”并随着叶轮做高速圆周运动。在离心力的作用下，气体分子被迅速甩向叶轮的边缘，此时气体的速度大幅增加，动能急剧提升。高速运动的气体离开叶轮后进入扩压器，扩压器的通道面积逐渐增大，气体在扩压器内的流速逐渐降低，根据能量守恒定律，气体的动能逐渐转化为压力能，从而使气体的压力得到显著提高，最终以较高压力和速度从出气口排出，实现气体的输送与加压过程。例如，在一些大型的工业炉窑中，高速风机能够快速地将燃烧所需的空气输送至炉内，并提供足够高的压力，确保燃料充分燃烧，提高能源利用效率和生产效率。

三、性能特点对比

3.1 流量特性对比

3.1.1 旋涡风机流量特性

旋涡风机的流量与叶轮转速呈近似线性关系，当叶轮转速升高时，单位时间内排出的气体体积相应增加。然而，其流量还受到进气压力、气体温度以及叶轮与机壳之间的间隙等因素的影响。在进气压力降低时，风机的吸气能力增强，流量会有所上升，但当压力降低到一定程度，可能会导致气体的泄漏增加，从而影响流量的稳定性；气体温度升高会使气体密度减小，根据理想气体状态方程，在相同的压力条件下，质量流量会相应减少，从而导致体积流量的降低；叶轮与机壳之间的间隙增大，会使气体的回流现象加剧，造成有效流量的下降，并且间隙的变化还会影响风机的压力特性，进而间接影响流量。例如，在一些对流量稳定性要求较高的气力输送系统中，如果选用旋涡风机，就需要充分考虑这些因素对流量的影响，通过合理的选型和运行参数的控制，来确保输送过程的稳定和高效。

3.1.2 罗茨风机流量特性

罗茨风机的流量主要取决于叶轮的转速和转子的容积效率，其流量与转速成正比关系，在一定的转速范围内，转速越高，单位时间内输送的气体体积越大。由于罗茨风机属于容积式风机，其具有强制输送气体的特性，因此在运行过程中，流量受压力变化的影响相对较小，能够在较宽的压力范围内保持较为稳定的流量输出。这使得罗茨风机在一些对流量稳定性要求极高的工业领域，如污水处理中的曝气过程、化工生产中的气体输送等，得到了广泛的应用。然而，罗茨风机的转子间隙对流量也有一定的影响，当转子间隙增大时，气体的泄漏量会增加，从而导致容积效率下降，流量也会相应减少。此外，罗茨风机的流量还会受到气体温度和湿度的影响，在高温高湿的环境下，气体的密度和粘度发生变化，可能会引起风机内部阻力的增加，进而对流量产生一定的影响。

3.1.3 高速风机流量特性

高速风机的流量与叶轮的转速和直径密切相关，随着叶轮转速的提高，气体在叶轮的作用下获得的动能增加，从而使流量显著增大。同时，叶轮直径的增大也会增加气体的流通面积，进而提高风机的流量。在高转速运行时，高速风机能够实现较大的流量输出，适用于对流量要求较高的工业场合，如大型工业炉窑的通风、航空航天领域的风洞实验等。然而，高速风机的流量特性也受到气体密度、进口条件以及叶轮的几何形状等因素的影响。气体密度的变化会影响风机的性能，在高海拔地区或高温环境下，气体密度减小，风机的实际流量可能会低于额定流量；进口条件的不稳定，如进气不均匀、气流脉动等，会导致叶轮内部流场的紊乱，进而影响风机的流量稳定性；叶轮的几何形状设计不合理，可能会引起气流的分离和漩涡的产生，增加能量损失，降低风机的流量和效率。

3.2 压力特性对比

3.2.1 旋涡风机压力特性

旋涡风机的压力产生主要源于叶轮的高速旋转对气体的加速作用以及气体在泵体内的循环流动。当叶轮旋转时，气体在离心力的作用下被甩向叶轮边缘，速度增加，同时在泵体的环形空腔内形成循环气流，使得气体不断地被压缩和加速，从而产生较高的压力。其压力范围通常在几千帕到几十千帕之间，例如，常见的小型旋涡风机在额定工况下，出口压力可达到 20 - 30 kPa 左右，能够满足一些对压力要求不太高但需要稳定气流的场合，如小型气力输送系统、印刷设备的吹干等。

旋涡风机的压力与流量之间存在一定的相互关系，随着流量的增加，风机的压力会逐渐下降，这是因为在高流量下，气体在泵体内的流速加快，能量损失相对增加，导致压力降低。这种压力 - 流量特性曲线呈非线性关系，在选型和实际应用中，需要根据具体的工况需求，合理选择风机的型号和运行参数，以确保在满足流量要求的同时，能够达到所需的压力水平。

3.2.2 罗茨风机压力特性

罗茨风机的压力提升主要依靠两个转子的相互啮合和旋转，将气体从进气口压缩并输送至排气口。由于其容积式的工作原理，罗茨风机具有较强的压力提升能力，在一定的转速和转子间隙条件下，能够提供相对稳定的压力输出。其压力范围较宽，一般可以从几千帕到几百千帕，例如，在污水处理厂的中大型曝气系统中，常用的罗茨风机能够提供 30 - 80 kPa 的压力，满足曝气池中不同水深和气体扩散的需求。

罗茨风机的压力稳定性较好，在运行过程中，压力受流量变化的影响相对较小，这使得它在一些对压力稳定性要求较高的工业领域得到广泛应用，如化工生产中的气体输送和加压、气力输送中的长距离输送等。然而，当罗茨风机的压力过高时，会导致气体泄漏增加、机械磨损加剧以及功率消耗大幅上升等问题，因此在选型和使用时，需要根据实际工况合理确定风机的压力等级，并确保其在安全、高效的工况范围内运行。

3.2.3 高速风机压力特性

高速风机的压力特性主要取决于叶轮的高速旋转对气体的压缩和扩压器的作用。当叶轮以极高的转速运转时，气体被迅速加速并获得较高的动能，随后在扩压器中，气体的动能逐渐转化为压力能，从而实现压力的提升。高速风机的压力特性曲线较为陡峭，在高转速下，随着流量的增加，压力能够迅速上升，并且可以达到较高的压力比，例如，某些先进的高速风机在特定工况下，压力比可以达到 5 - 10 甚至更高，适用于一些对压力要求极高的场合，如航空航天领域的风洞实验、大型工业炉窑的高温高压通风等。

然而，高速风机在高压力比工况下，由于气体的压缩过程较为剧烈，会导致气体温度升高，从而增加了风机的能耗和对材料的热强度要求。为了提高高速风机在高压力工况下的效率和可靠性，通常需要采用先进的冷却技术和耐高温材料，并对叶轮和扩压器的设计进行优化，以降低能量损失和热应力，确保风机的稳定运行。

3.3 效率特性对比

3.3.1 旋涡风机效率特性

旋涡风机的效率受到多种因素的影响，在不同工况下呈现出复杂的变化趋势。一般来说，其效率随着流量和压力的变化而改变，当流量接近设计工况时，风机的效率相对较高，但随着流量的增加或减少偏离设计值，效率会逐渐下降。这是因为在非设计工况下，气体在叶轮和泵体内的流动状态发生变化，产生更多的能量损失，如气流的冲击、漩涡的形成以及气体的回流等。

例如，当旋涡风机在高压力工况下运行时，由于气体的压缩过程需要消耗更多的能量，而叶轮对气体的做功能力有限，导致能量损失增加，效率降低。此外，风机的叶轮转速、叶片形状和数量、叶轮与机壳之间的间隙等因素也会对效率产生影响。提高旋涡风机效率的措施主要包括优化叶轮的设计，通过 CFD 模拟等手段，改进叶片的形状和角度，使其能够更有效地对气体做功，减少能量损失；同时，合理控制叶轮与机壳之间的间隙，既能保证气体的正常流动，又能减少气体的泄漏，从而提高风机的容积效率。此外，选择合适的电机和传动装置，确保风机在高效的转速范围内运行，也是提高整体效率的重要手段。

3.3.2 罗茨风机效率特性

罗茨风机的效率主要由容积效率和机械效率两部分组成。容积效率反映了风机在实际运行过程中气体的泄漏情况，由于罗茨风机的转子与机壳、墙板之间存在一定的间隙，在运行过程中不可避免地会有气体从高压侧泄漏回低压侧，从而降低了容积效率。机械效率则与风机的传动部件、轴承等的摩擦损失以及气体在风机内部的流动阻力有关。

罗茨风机的效率与工况密切相关，在低压力、高流量的工况下，由于气体泄漏相对较少，容积效率较高，风机的整体效率相对较好；而在高压力工况下，气体泄漏增加，同时机械损失也会随着压力的升高而增大，导致效率下降。例如，在污水处理厂的曝气系统中，当水深较浅、所需压力较低时，罗茨风机能够以较高的效率运行，为曝气提供稳定的气体流量；但当曝气池水深增加，风机需要提供更高的压力时，效率会有所降低，能耗相应增加。为了提高罗茨风机的效率，可以采用先进的密封技术，减小转子与机壳之间的间隙，减少气体泄漏；优化齿轮传动设计，提高传动效率，降低机械损失；同时，合理选择风机的转速和型号，使其在高效的工况范围内运行，也是提高效率的重要措施。

3.3.3 高速风机效率特性

高速风机的效率特性与其叶轮的设计、转速以及气体的流动状态密切相关。高速风机的叶轮通常采用先进的空气动力学设计，叶片形状和角度经过优化，以提高气体的加速效果和能量转换效率。在高转速运行时，高速风机能够使气体获得较高的动能，并在扩压器中有效地将动能转化为压力能，从而实现较高的效率。

例如，一些先进的高速风机采用三元流叶轮设计，能够更好地适应气体的高速流动，减少气流的分离和漩涡的产生，提高叶轮的做功能力和效率。此外，高速风机的转速对效率也有显著影响，一般来说，在一定的转速范围内，随着转速的提高，风机的效率会相应增加，但当转速超过一定值后，由于气体的压缩过程中产生的热量增加、流动损失增大以及材料的机械性能限制等因素，效率会逐渐下降。与其他风机相比，高速风机在高压力比、大流量的工况下具有较高的效率优势，能够满足一些对气体输送和加压要求较高的工业领域的需求，如大型工业炉窑的通风、化工生产中的高压气体输送等。然而，高速风机的高效运行需要较高的制造精度和先进的技术支持，同时对运行维护的要求也相对较高，这在一定程度上限制了其在一些场合的应用。

四、结构设计与材料选择对比

4.1 旋涡风机结构与材料

旋涡风机的结构设计较为紧凑，通常由叶轮、机壳、进风口、出风口和电机等部件组成。叶轮是旋涡风机的核心部件，一般采用铝合金材质，通过精密铸造或数控加工而成，具有较高的强度和精度。叶片形状多为前弯式，数量通常在数十片左右，其设计旨在使气体在叶轮内获得较高的速度和能量。机壳部分也多采用铝合金材料，具有重量轻、耐腐蚀的优点，同时，其结构设计有助于引导气体的流动方向，提高风机的效率和压力性能。例如，一些先进的旋涡风机机壳采用了流线型设计，能够有效减少气体在流动过程中的阻力损失，使风机的性能得到进一步提升。电机与叶轮直接连接，减少了传动部件的数量，不仅简化了结构，降低了成本，还提高了传动效率和可靠性，使得旋涡风机在运行过程中更加稳定、高效，且便于安装和维护。

4.2 罗茨风机结构与材料

罗茨风机的结构相对复杂，主要由机壳、墙板、叶轮、主动轴、从动轴、齿轮、轴承等部件组成。机壳通常采用铸铁材质，具有良好的刚性和耐磨性，能够承受较高的压力和机械应力，确保风机在运行过程中的稳定性和可靠性。墙板部分则起到支撑和固定叶轮的作用，同样采用铸铁制造，与机壳配合紧密，保证了风机内部的密封性和气体输送的效率。叶轮是罗茨风机的关键部件，一般由铸铁或铸钢制成，具有较高的强度和精度，其叶片形状多为三叶或二叶，叶轮之间以及叶轮与机壳、墙板之间的间隙非常小，通常在 0.1 - 0.4mm 之间，这就要求叶轮的加工和装配精度极高，以确保风机的性能和可靠性。例如，在污水处理厂的曝气系统中，罗茨风机需要长时间稳定运行，为曝气池提供持续的空气供应，其铸铁材质的结构和高精度的叶轮能够有效地满足这一需求，保证了污水处理过程的顺利进行。主动轴和从动轴通过一对同步齿轮实现精确的同步反向旋转，齿轮采用优质合金钢制造，并经过精密加工和热处理，具有较高的硬度和耐磨性，确保在高速运转过程中能够准确地传递动力，同时保持稳定的传动比，减少了因齿轮磨损而导致的风机性能下降和故障发生的概率。此外，罗茨风机的轴承采用滚动轴承或滑动轴承，根据不同的工况和负载要求进行选择，以保证轴系的平稳运行和风机的可靠性。整体而言，罗茨风机的结构设计注重强度、密封性和可靠性，适用于对压力和流量稳定性要求较高的工业场合。

4.3 高速风机结构与材料

高速风机的结构设计旨在满足叶轮高速旋转的需求，通常由叶轮、机壳、扩压器、进气口、出气口以及驱动电机等部件组成。叶轮作为高速风机的关键部件，一般采用高强度、轻量化的合金材料，如钛合金或铝合金等，通过精密锻造和数控加工而成，具有高精度的动平衡性能，以确保在高速旋转时的稳定性和可靠性，减少振动和噪音的产生。例如，一些先进的高速风机叶轮采用五轴联动数控加工技术，能够精确控制叶片的形状和表面质量，使叶轮的动平衡精度达到极高水平，有效降低了风机在运行过程中的振动和噪声，提高了风机的效率和使用寿命。

机壳部分通常采用高强度的铸铁或铸钢材料，具有良好的刚性和密封性，能够承受高速旋转叶轮所产生的离心力和压力，同时防止气体泄漏，保证风机的性能。扩压器的设计则注重气体动能向压力能的高效转换，其内部流道经过优化设计，采用光滑的壁面材料，如不锈钢或特殊涂层的金属材料，以减少气体流动的阻力损失，提高压力恢复效率。例如，在某些高速风机的扩压器设计中，采用了渐扩式的流道结构，并结合先进的 CFD 模拟技术进行优化，使气体在扩压器内能够平稳地减速扩压，显著提高了风机的压力比和效率。驱动电机通常选用高速变频电机，具有较高的转速调节范围和精度，能够根据实际工况需求灵活调整叶轮的转速，实现对风机流量和压力的精确控制，同时，电机的轴承系统采用高精度的滚动轴承或磁悬浮轴承，以满足高速旋转时的支撑要求，减少摩擦损耗和机械振动，提高电机的运行效率和可靠性。例如，一些高端的高速风机采用了磁悬浮轴承技术，使电机转子在无接触的状态下高速旋转，不仅降低了摩擦阻力和能量损耗，还进一步提高了风机的转速上限和运行稳定性，为高速风机在高压力、大流量工况下的高效运行提供了有力保障。

5.1 旋涡风机应用领域

旋涡风机凭借其独特的性能特点，在众多领域都有着广泛的应用。

在污水处理曝气方面，旋涡风机可通过出风口将空气输送至曝气设备，使空气以微小气泡的形式分散在污水中，增加污水中的溶解氧含量，为微生物提供适宜的生存环境，促进有机物的分解与转化。例如一些小型的污水处理站，使用旋涡风机进行曝气，既能满足曝气所需的压力和流量要求，又具有运行稳定、噪音低的优势，而且其结构紧凑，占地面积小，便于安装与维护，有效降低了污水处理的成本与难度。

在印刷机械领域，旋涡风机可用于纸张的输送以及印刷后油墨的吹干。印刷过程中，纸张需要精确、稳定地传输，旋涡风机产生的稳定气流能确保纸张按照设定的路径和速度移动，避免卡纸等问题的出现。而在油墨吹干环节，旋涡风机吹出的高速气流能够快速带走油墨中的溶剂，加速油墨干燥，提高印刷效率，保障印刷质量，像一些小型的印刷车间，采用旋涡风机辅助生产可显著提升整体的印刷效果和生产效率。

在食品包装方面，旋涡风机可以用于对包装材料的清洁以及食品的吹干等工序。在包装前，利用旋涡风机的吸力，能够吸除包装材料表面的灰尘、杂质等异物，保证包装的卫生与洁净。同时，对于一些经过清洗或加工后表面带有水分的食品，旋涡风机吹出的柔和气流可在不损伤食品的前提下，将水分吹干，延长食品的保质期，满足食品包装的相关要求。例如在小型食品加工厂的包装流水线上，旋涡风机是保障食品包装质量的重要设备之一。

总之，旋涡风机在这些领域的适用性主要体现在其能够根据不同的工况需求，灵活调整流量和压力，并且具有结构简单、操作方便、维护成本低等特点，从而为各领域的生产作业提供了可靠的气体输送与加压解决方案。

5.2 罗茨风机应用领域

罗茨风机凭借其独特的性能优势，在诸多领域有着广泛且重要的应用。

在水产养殖增氧方面，罗茨风机发挥着关键作用。水中的氧气是水生动物生存与繁殖的必需物质，罗茨风机通过向水中注入气泡的方式，增加溶解氧的浓度，提高水质，促进养殖水体中水生生物的生长，进而提高水产养殖的产出。例如，在一些大规模的养鱼场或者虾蟹养殖基地，罗茨风机可以长时间稳定运行，为水体持续提供充足的氧气，保障水生动物的健康生长。并且它采用双旋涡流体设计、无油和无摩擦点，几乎没械磨损或部件损坏，使用寿命远远高于其他部分类型的风机，能很好地适应水产养殖这种需要长期稳定设备运行的场景。同时，罗茨风机运行时噪音和振动很小，适合用于室内使用，不会对水产养殖环境造成影响，也无需换油或润滑，维护成本较低，清洗和维修也简便，还不存在油气混合的风险，可靠性高。

在水泥输送领域，罗茨风机同样是不可或缺的设备。其作为容积式风机，通过两个互相啮合的转子在气缸内进行相对运动来压缩和运输气体，当转子旋转时，两个转子间以及转子与机壳之间的空间体积会周期性变化，从而产生负压吸入气体和正压排出气体的效果。在水泥粉输送中，罗茨风机通过其转子的旋转，在风机内产生低压区域，水泥粉被吸入空气流中，并随着气流的运动被输送到目标位置。常见的应用方式有直接输送，即通过罗茨风机产生的气流直接推动水泥粉在管道中流动，实现长距离、高效率的输送；也可与气力输送系统相结合，将水泥粉与空气混合形成气固两相流，在管道中进行输送，这种方式具有密封性好、输送距离远、维护成本低等优点。

在气力输送方面，罗茨风机也展现出良好的适用性。不管是粉状物料还是粒状物料，罗茨风机都可通过管道对其进行输送，而且输送量大、输送距离长，并且在运行过程中能保持较为稳定的流量输出，确保物料输送的连续性和稳定性，为工业生产中的物料转运等环节提供了可靠的保障。

总之，罗茨风机在这些应用领域的出色表现，主要得益于其节能、长寿命耐用、噪音小震动小、维护方便以及可靠等诸多优势，从而为相关行业的生产作业提供了有力支持。

高速风机凭借其独特的性能优势，在诸多领域有着关键应用，并展现出良好的发展前景。

航空航天领域

在航空航天领域，高速风机起着至关重要的作用。风洞是该领域中的重要设备，它可以模拟飞行器在真实环境中的飞行情况，而高速风机则是风洞中必不可少的组成部分。通过高速风机产生的气流，可以模拟各种速度和压力条件，从而对飞行器的气动特性进行研究和测试。例如在新型飞机的研发过程中，科研人员借助高速风机营造出不同飞行状态下的气流环境，进而分析飞机的升力、阻力、稳定性等关键气动指标，为飞机的优化设计提供依据。此外，在火箭发射前的地面测试中，高速风机也可用于模拟高空的高速气流环境，检验火箭各部件在极端工况下的性能表现，确保火箭发射的安全性和可靠性。

汽车涡轮增压领域

汽车涡轮增压系统中，高速风机（涡轮增压器）扮演着提升发动机性能的关键角色。其原理是利用发动机排出的废气驱动涡轮高速旋转，进而带动同轴的压气机叶轮旋转，将进入发动机的空气进行压缩，使更多的空气进入气缸参与燃烧。这样一来，在不增加发动机排量的基础上，能够显著提高发动机的输出功率和扭矩，提升汽车的动力性能。同时，由于燃烧更充分，还能在一定程度上降低燃油消耗和尾气排放。例如，许多高性能汽车以及部分节能型汽车都配备了涡轮增压器，使车辆在加速、爬坡等工况下表现更出色，并且满足日益严格的环保要求。

化工领域

在化工生产中，高速风机常用于物料的输送、混合以及反应过程中的通风换气等环节。比如在一些粉状化工原料的气力输送系统里，高速风机能够产生足够的风压和风量，将物料稳定、高效地输送到指定的生产工序或储存区域；在化学反应釜的通风系统中，高速风机可及时排出反应过程中产生的废气，保证反应环境的安全与稳定，同时引入新鲜空气，维持反应所需的气体环境。另外，对于一些需要高温高压气体参与的化工合成反应，高速风机也能够提供满足工艺要求的气体条件，助力化学反应的顺利进行，提高化工产品的生产效率和质量。

随着科技的不断发展，高速风机在更多新领域的应用也正不断拓展，其在提升生产效率、推动技术创新等方面的作用也将愈发凸显，未来有望在更多关键工业场景中发挥不可替代的作用。

六、维护与保养要求对比

6.1 旋涡风机维护要点

旋涡风机的维护相对较为简单，日常维护工作主要集中在几个关键方面。

定期检查风机的压力情况，确保其运行在正常的压力范围内。由于旋涡风机的压力特性与流量相互关联，异常的压力变化可能预示着风机内部存在故障或运行工况发生改变。例如，如果发现压力明显下降，可能是进气口堵塞、叶轮磨损或电机转速异常等原因导致，需要及时排查和处理。

保证进气的干净度至关重要。旋涡风机在运行过程中，若吸入过多灰尘、杂质等异物，会对叶轮和机壳造成磨损，影响风机的性能和使用寿命。因此，应定期清洗或更换进气口的过滤网，防止杂质进入风机内部。同时，要注意避免风机在恶劣的环境中运行，如粉尘浓度过高的场所，如有必要，可采取额外的防尘措施，如设置空气滤清器等。

轴承的保养也是旋涡风机维护的重要环节。虽然旋涡风机的结构相对简单，轴承的负载相对较小，但仍需定期检查轴承的润滑情况，确保润滑油充足且清洁，防止因润滑不良导致轴承磨损加剧，进而影响风机的正常运转。在风机运行一定时间后，应按照设备的维护手册，适时更换轴承和润滑油，以保证风机的长期稳定运行。

6.2 罗茨风机维护要点

罗茨风机的维护工作对于保障其稳定运行和延长使用寿命至关重要，主要涵盖以下几个关键方面：

润滑油管理：罗茨风机的齿轮箱和轴承需要定期添加润滑油，以减少部件之间的摩擦和磨损，确保风机的平稳运行。同时，应根据风机的使用频率和工况条件，按照设备制造商的建议，定期更新齿轮油脂，通常每隔 3 - 6 个月进行一次检查和更换，确保油脂的质量和性能满足设备运行要求，避免因油脂变质或不足而导致的机械故障。

皮带检查与调整：对于采用皮带传动的罗茨风机，需定期检查皮带的张紧度和磨损情况。皮带过松可能导致打滑，影响风机的转速和输出功率，而过紧则会增加轴承的负荷，缩短皮带和轴承的使用寿命。因此，应每隔一定时间（如每月）对皮带进行检查和调整，确保其张紧度适中。同时，要注意观察皮带表面是否存在裂纹、磨损等异常情况，如有必要，应及时更换皮带，以保证动力传输的稳定可靠。

转子间隙检查：罗茨风机的转子间隙对其性能和可靠性有着重要影响。随着风机的运行，转子可能会因磨损、振动等原因导致间隙发生变化。因此，需要定期（如每半年或一年）对转子间隙进行检查和测量，确保其在规定的范围内。如果发现间隙超出允许值，应及时进行调整或维修，如通过更换密封件、修复转子表面等方式，恢复转子的正常间隙，以保证风机的容积效率和压力输出稳定，避免因间隙过大而引起的气体泄漏、效率降低以及设备振动加剧等问题。

温度与振动监测：在罗茨风机运行过程中，应持续监测其轴承和机体的温度以及振动情况。温度过高可能是由于润滑不良、轴承磨损、负载过大或气体压缩产生过多热量等原因引起的，若不及时处理，可能会导致部件损坏甚至风机故障。同样，异常的振动可能预示着转子不平衡、轴承损坏、基础松动或其他机械故障。通过安装温度传感器和振动监测仪，实时掌握风机的运行状态，一旦发现温度或振动超出正常范围，应立即停机进行检查和维修，找出问题根源并采取相应的解决措施，确保风机的安全稳定运行。

6.3 高速风机维护要点

高速风机的维护要求相对较高，以确保其在高转速下的稳定运行和性能表现。

润滑系统的维护至关重要，由于高速风机的叶轮转速极高，轴承等部件承受着巨大的离心力和摩擦力，因此需要定期检查和更换润滑油，一般每隔 1 - 3 个月进行一次，并且要严格按照设备制造商的要求选择合适的润滑油型号，确保其具有良好的高温稳定性和抗磨损性能，防止因润滑不良导致轴承过热、磨损甚至损坏，进而影响风机的正常运行和使用寿命。

叶轮的平衡检查也是关键环节。高速旋转的叶轮哪怕出现微小的不平衡，都会引起强烈的振动，不仅会降低风机的效率，还可能对风机的结构造成严重损坏，甚至危及设备和人员的安全。因此，应定期使用专业的动平衡检测设备对叶轮进行检测和校正，确保叶轮的动平衡精度在允许范围内，一般要求动平衡精度达到 G2.5 级或更高，并且在叶轮经过维修、更换零部件或长时间运行后，都要及时进行动平衡检查和调整。

轴承的精度和运行状态直接关系到高速风机的性能和可靠性。高速风机通常采用高精度的滚动轴承或磁悬浮轴承，需要定期检查轴承的游隙、磨损情况以及预紧力等参数，确保轴承处于良好的工作状态。对于滚动轴承，应根据使用情况适时更换，一般在运行 1 - 2 年后进行评估和更换；对于磁悬浮轴承，要定期检查电磁控制系统的工作状态，确保轴承能够稳定地悬浮和支撑叶轮，同时要监测轴承的温度和振动情况，一旦发现异常，应及时进行检修和维护，防止轴承故障引发风机的严重损坏。

此外，高速风机的进气口和出气口应保持畅通，避免异物进入风机内部造成叶轮损坏或流道堵塞；定期检查风机的密封件，防止气体泄漏；同时，要对风机的电气系统进行检查和维护，确保电机的正常运行和调速装置的精准控制，保证风机在各种工况下都能稳定、高效地运行。

七、经济成本分析

7.1 初始投资成本对比

在初始投资成本方面，三种风机存在一定差异。旋涡风机由于结构相对简单，零部件数量较少，且制造工艺相对成熟，其设备采购成本通常相对较低。例如，一台小型旋涡风机的市场价格可能在几千元到几万元不等，对于一些小型企业或对成本较为敏感的项目来说，具有一定的吸引力。然而，当所需的流量和压力较大时，旋涡风机的规格和功率也会相应增加，此时其成本优势可能会逐渐减弱。

罗茨风机的初始投资成本相对较高，这主要是因为其结构复杂，包含多个高精度的零部件，如转子、齿轮、墙板等，对制造工艺和加工精度要求较高，导致制造成本上升。同时，罗茨风机在选型时，往往需要根据实际工况的流量和压力要求，选择合适的型号和规格，这也在一定程度上增加了设备采购成本。一般来说，一台中等规格的罗茨风机价格可能在几万元到十几万元之间。

高速风机由于其叶轮采用高强度、轻量化的合金材料制造，驱动电机通常选用高速变频电机，并且在设计和制造过程中需要运用先进的技术和工艺，以确保叶轮在高速旋转下的稳定性和可靠性，因此其设备采购成本在三种风机中往往是最高的。一台高性能的高速风机价格可能高达数十万元甚至更高，这使得高速风机在一些对成本控制较为严格的项目中，应用受到一定限制。但在一些对流量和压力要求极高，且对设备性能和效率有严格要求的工业领域，如航空航天、大型工业炉窑等，高速风机的高性能能够为生产带来显著的效益，其较高的初始投资成本也能够得到合理的回报。

7.2 运行成本对比

运行成本主要涵盖能耗、维护费用以及易损件更换成本等方面，三种风机在实际工况下的运行成本差异较为明显。

能耗方面，旋涡风机在低压力、小流量工况下具有一定的能耗优势。由于其工作原理，在该工况下能够以相对较低的功率消耗实现气体的输送和加压，例如在一些小型印刷设备的吹干工序中，旋涡风机所需的能耗相对较少，能够有效降低运行成本。

罗茨风机的能耗相对较为稳定，在其额定工况范围内，能耗与流量和压力的变化关系相对较小。但由于其容积式的工作原理，在高压工况下，气体的压缩过程需要消耗较多的能量，导致能耗较高。例如在污水处理厂的曝气系统中，随着曝气池水深的增加，罗茨风机需要提供更高的压力，此时能耗会显著上升，成为运行成本的重要组成部分。

高速风机在高流量、高压力工况下具有较高的效率，能耗相对较低。其先进的叶轮设计和扩压器结构能够使气体在高速旋转过程中更有效地实现能量转换，减少能量损失，从而在满足大流量和高压力需求的同时，降低能耗成本。例如在大型工业炉窑的通风系统中，高速风机能够以较高的效率运行，尽管设备采购成本较高，但长期运行下来，能耗成本的节省使得其在综合成本上具有一定的优势。

维护费用方面，旋涡风机的维护工作相对简单，日常维护主要包括清洁进气口滤网、检查电机运行情况，维护成本低。

罗茨风机由于结构复杂，需要定期检查和调整转子间隙、更换润滑油和齿轮油脂，并且对皮带的张紧度和磨损情况进行监测和维护，其维护工作量较大，维护费用相对高。

高速风机的维护要求最为严格，除了定期更换润滑油、检查叶轮平衡和轴承状态外，还需要对其高精度的电气系统和调速装置进行维护和保养，同时，由于高速风机的零部件价格较高，一旦出现故障需要更换，维修成本也会显著增加，因此其维护费用在三种风机中是最高的。

易损件更换成本方面，旋涡风机的易损件主要包括叶轮、轴承和密封件等，由于其工作压力和转速相对较低，易损件的磨损速度较慢，更换周期相对较长，更换成本相对较低。罗茨风机的易损件主要是转子、密封件和皮带等，在长期运行过程中，转子的磨损可能会导致间隙增大，影响风机的性能，需要定期进行修复或更换；皮带也会因疲劳和磨损而需要定期更换，这些易损件的更换成本相对较高。高速风机的叶轮在高速旋转过程中承受着巨大的离心力和应力，容易出现磨损和疲劳损坏，而且高速风机的叶轮通常采用高强度、高精度的合金材料制造，价格昂贵，因此叶轮的更换成本极高；此外，高速风机的轴承、密封件等易损件的更换成本也相对较高，进一步增加了其运行成本。

综上所述，在运行成本方面，旋涡风机在低压力、小流量工况下具有一定优势；罗茨风机的运行成本相对稳定，但在高压工况下能耗较高；高速风机在高流量、高压力工况下效率较高，但维护和易损件更换成本较高。在实际选型和应用中，需要综合考虑设备的初始投资成本、运行成本以及工况要求等因素，选择最适合的风机类型，以实现经济效益的最大化。

7.3 综合成本评估

综合考虑初始投资和运行成本，三种风机在不同应用场景下的经济性价比各有优劣。

在低流量、低压力且对设备性能要求不高的小型应用场景中，如小型印刷设备吹干、小型实验室通风等，旋涡风机由于初始投资成本低、能耗在低工况下相对合理，且维护和易损件更换成本较低，其综合成本相对较低，具有较高的经济性价比，能够满足这些场景对气体输送和加压的基本需求，同时为用户节省设备采购和运行费用。

对于中流量、中压力的应用场景，如污水处理厂的中小型曝气系统、部分化工原料的中短距离气力输送等，罗茨风机虽然初始投资成本相对较高，但其流量稳定性好，在额定工况下能够可靠地运行，且维护成本在可接受范围内，综合考虑其性能和长期运行的稳定性，罗茨风机在这些场景中能够提供较为稳定的气体输送服务，具有较好的经济性价比，能够保障生产过程的顺利进行，减少因设备故障或性能不稳定带来的经济损失。

在高流量、高压力且对效率和性能要求苛刻的大型工业应用场景中，如航空航天领域的风洞实验、大型工业炉窑的通风与燃烧系统等，高速风机尽管初始投资巨大，但由于其在高工况下的高效运行能够显著降低能耗成本，并且能够满足这些高端领域对气体流量、压力和品质的严格要求，从长期运行和生产效益的角度来看，高速风机在这些场景中具有不可替代的优势，其综合成本效益得以体现，能够为企业带来更高的生产效率和产品质量提升，从而在高端工业领域中具有较高的经济性价比。

因此，在实际风机选型过程中，企业应根据具体的应用场景、生产需求、预算限制以及长期运行成本等因素进行综合评估和权衡，选择最适合自身工况的风机类型，以实现经济效益的最大化和生产过程的优化。

八、结论与展望

8.1 研究成果总结

本研究通过对旋涡风机、罗茨风机和高速风机在工作原理、性能特点、结构设计、应用领域、维护保养以及经济成本等方面的全面对比分析，清晰地揭示了三种风机的区别与各自的优势和局限性，为工业生产中的风机选型和应用提供了详实、准确的依据。

在工作原理上，旋涡风机基于叶轮的高速旋转和气体的循环流动实现气体的输送与加压，具有吹吸双功能；罗茨风机作为容积式风机，依靠两个转子的啮合旋转来强制输送气体，流量稳定性好；高速风机则通过叶轮的高速转动和扩压器的作用，将气体的动能高效转化为压力能，能够满足高压力比和大流量的需求。

性能特点方面，旋涡风机在低压力、小流量工况下具有一定优势，其流量与叶轮转速近似线性相关，压力范围相对较窄，效率受工况影响较大；罗茨风机流量受压力变化影响小，压力稳定性高，适用于中高压力、中流量的工况，但在高压下能耗较高；高速风机在高转速下能够实现大流量和高压力输出，效率在高工况下表现出色，但对制造精度和运行维护要求苛刻。

结构设计与材料选择上，旋涡风机结构紧凑，多采用铝合金材质，成本较低；罗茨风机结构复杂，关键部件采用铸铁或铸钢制造，强度高、密封性好；高速风机为满足高速旋转需求，叶轮采用高强度合金材料，机壳和扩压器注重刚性和密封性，驱动电机和轴承系统也具有高精度和高性能的特点，导致其制造成本较高。

应用领域中，旋涡风机广泛应用于小型污水处理、印刷机械、食品包装等对压力和流量要求相对不高的场合；罗茨风机在水产养殖增氧、水泥输送、气力输送等领域发挥着重要作用，尤其适用于对流量稳定性要求高的中大型工业系统；高速风机则在航空航天、汽车涡轮增压、化工等高端领域以及对气体输送和加压性能要求极高的大型工业场景中具有不可替代的地位。

维护保养方面，旋涡风机维护相对简单，主要关注压力、进气干净度和轴承润滑；罗茨风机维护工作较为复杂，需定期进行润滑油管理、皮带检查与调整、转子间隙检查以及温度与振动监测等；高速风机的维护要求最高，包括严格的润滑系统维护、叶轮平衡检查、高精度轴承的监测与维护，以及对进气口、出气口、密封件和电气系统的全面检查和保养。

经济成本分析表明，旋涡风机初始投资成本低，在低工况下运行成本相对合理，但在高压力、大流量需求时综合成本可能上升；罗茨风机初始投资较高，运行成本相对稳定，在其适用工况下具有较好的经济性价比；高速风机初始采购成本昂贵，但在高流量、高压力且长期运行的高端工业应用中，因其高效节能的特性，综合成本效益逐渐显现。

综上所述，三种风机各有其独特的性能和适用场景，在实际工业生产中，应根据具体的工况需求、预算限制以及长期运行成本等因素进行综合考虑，合理选择风机类型，以实现**的经济效益和生产效率。同时，随着工业技术的不断发展，未来风机技术将朝着更高效率、更低能耗、更可靠运行以及智能化控制的方向发展，有望在性能提升、结构优化、新材料应用以及维护便利性等方面取得进一步的突破和创新，为各行业的发展提供更加强有力的支持。

8.2 研究不足与展望

本研究虽对旋涡风机、罗茨风机和高速风机的区别进行了较为全面的分析，但仍存在一些不足之处。在研究过程中，对于三种风机在极端工况下的性能表现，如高温、高湿度、高腐蚀性气体环境以及高海拔地区的运行情况，尚未进行深入系统的探究，这可能导致在某些特殊工业场景下的风机选型不够精准。同时，研究主要侧重于三种风机的技术性能和经济成本分析，对其环境影响和可持续发展性方面的考量相对较少，未能充分评估风机在运行过程中的噪音污染、能源消耗对环境的长期影响以及废旧风机的回收利用等问题。

展望未来，随着工业技术的不断进步和环保要求的日益提高，风机技术的发展将面临新的机遇和挑战。在新型风机的研发方面，有望进一步突破传统风机的设计理念和技术瓶颈，开发出更加高效、节能、环保且适应复杂工况的新型风机产品。例如，结合先进的材料科学和制造工艺，研制具有更高强度 - 重量比的叶轮材料，以提高风机的转速和压力极限；运用智能控制技术和物联网技术，实现风机的远程监控、故障诊断和自动调节，优化风机的运行效率和可靠性，降低维护成本和能耗；探索新的风机工作原理和结构形式，如磁悬浮风机、无油螺杆风机等，以满足不同行业对气体输送和加压的多样化需求，同时减少对环境的负面影响，推动风机行业朝着绿色、智能、高效的方向发展，为工业生产和社会发展提供更加优质的气体动力支持。
